數碼電子雷管簡介

數碼電子雷管已在我國礦山深孔爆破工程、隧道與地下爆破工程、拆除爆破工程、水下爆破工程、城鎮復雜環境控制爆破工程進行了應用。實踐表明，采用電子雷管可以明顯改善破碎塊度、增加拋擲距離、減少爆破振動，有效地降低爆破單耗，減少鉆孔數量。而且使用電子雷管，避免了出現大量地面?zhèn)鞅�雷管，提高了爆破作業的安全性，簡化了起爆網絡施工操作�？梢哉f，電子雷管在提高炸藥能量利用率，提高工程爆破的綜合效益方面具有很大潛力。特別地，數碼電子雷管特別適用于逐孔精準毫秒延期爆破、毫秒延時干擾減振爆破、大規模無地面雷管毫秒延期爆破、惡劣環境高可靠性爆破、高安保要求爆破、精細爆破等高技術爆破。
1. 數碼電子雷管發展趨勢
數碼電子雷管及其起爆系統，推動了爆破技術水平革新，在復雜的爆破環境下，改善了爆破效果，電子雷管起爆系統和控制軟件降低了數碼電子雷管布網時間、操作過程安全可靠、簡單明了、提高了工作效率。工程實踐應用表明，雷管延期時間精確可靠和起爆系統高安全性、高可靠性是實現大爆破成功關鍵因素和基本保證，用電子雷管替代非電雷管將成為爆破技術發展的趨勢。
數碼電子雷管還具有傳統雷管沒有的安全性和信息化功能，能實現清晰的、即時的雷管流向管控功能。非正常授權的雷管只要是起爆的地點、時間、操作者有一個不對就不能起爆，同時起爆系統將向管理部門上報這一異常情況，對社會安全和爆破作業單位的內部管理極為有利。

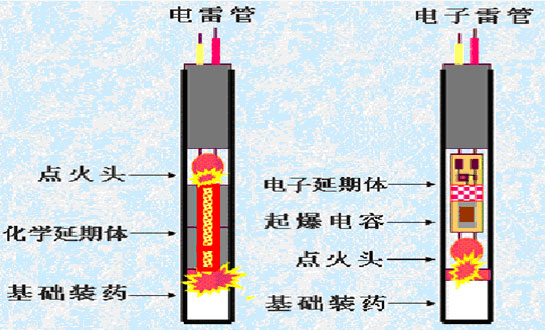

2. 與傳統雷管區別圖

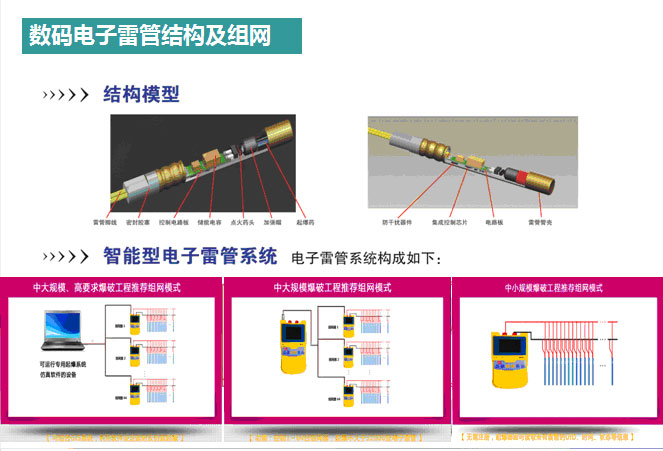

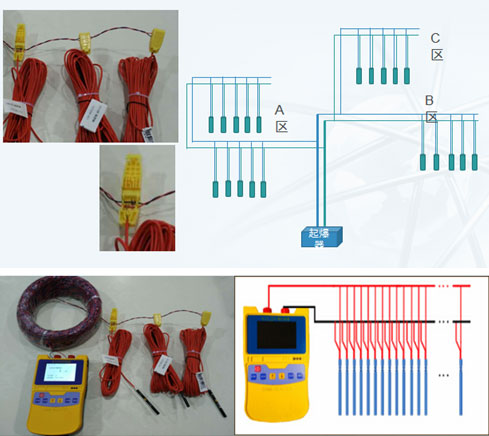

3. 數碼電子雷管結構及組網

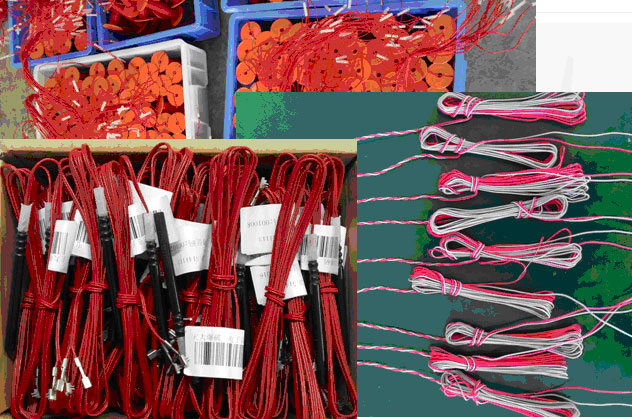

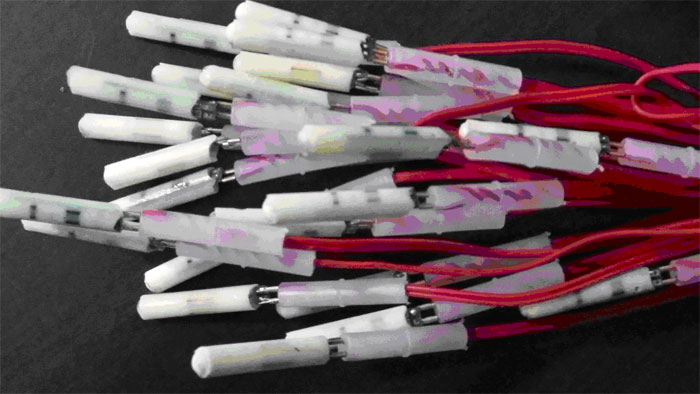

3.1. 腳線加工處理


3.2. 塑料塞、電子點火器對接產品

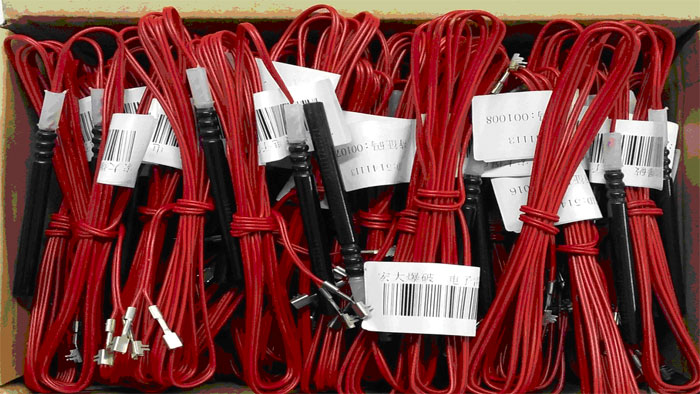

3.3. 雷心系列--工業電子雷管

4. 數碼電子雷管使用優點
4.1.減少安全事故 ：強大的抗交直流電、抗靜電、抗干擾能力；
4.2.延期時間精確、不受段別影響 ：延時值設定單位：1ms；設定時間范圍：0～2000(或20000）ms；延時精度：延時時間≤150ms誤差1ms；延時時間>150ms誤差±0.2%；
4.3.可大規模組網：?jiǎn)蝹�(gè)起爆器可一次組網500發電子雷管；最大可連接32臺起爆器，組網16000發電子雷管。
4.4.實現在線檢測：電子雷管可雙向通信，實現在線檢測，可隨時了解組網情況，有效保證爆破質量。
4.5.實現流向管控：電子雷管使用的專用起爆設備帶有物聯網功能，含北斗定位、遠程通信等模塊，實現電子雷管銷售、流通和爆破監管全過程動態生命周期的實時監控。

5.安全性、可靠性、實用性介紹•安全性
5.1．采用IO狀態鎖定技術系統安全：起爆系統在未發送起爆指令前，因死機或其他原因造成的IO輸出異常不起爆，確保整個系統安全。
5.2．采用CAN總線技術保證網絡安全運行：采用CAN總線技術對程序功能進行設定，檢測起爆器與雷管之間的通道信號是否存在異常，雷管響應狀態等，實時監控多個起爆網絡支線的電子雷管起爆網絡，當網絡上有異常時，網絡能及時發現并拒絕起爆指令，確保系統在任何狀態下都不會發生誤動作。
5.3．采用非上電的條碼掃描時間置入方式保證人員安全：延期時間寫入采用條碼掃描時間置入方式，無需在爆破現場對裝孔的雷管進行上電設置，最大限度保證操作人員安全。

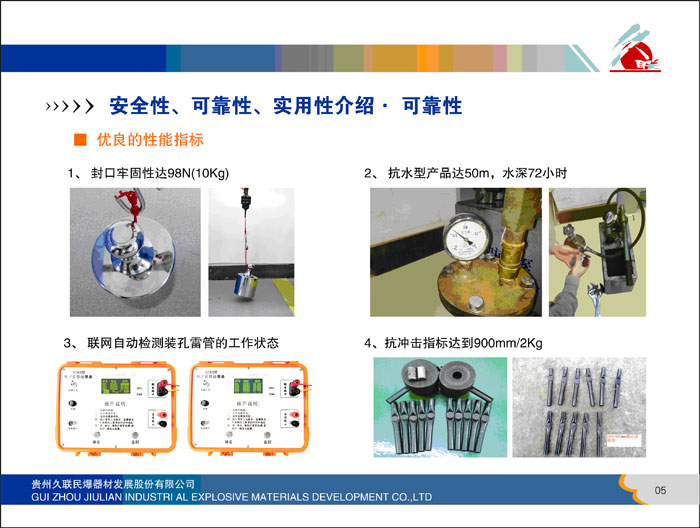

6.安全性、可靠性、實用性介紹•實用性
6.1．獨有的創新技術讓電子雷操作方便：采用智能數字化地址識別雙向通信技術，系統忽需提前注冊即可讀出所有聯網的電子雷管參數，實現一鍵式延期時間設置，簡化了電子雷管起爆操作程度，普通爆破員即可勝任。
6.2．便利的倉儲和物流管理：數碼電子雷管延期時間寬泛（０－20000ms），可覆蓋普通延期雷管產品全段別系列毫秒、半秒、秒延期電雷管78個品種、非電延期雷管產品117個品種，極大減少了產品品種，降低倉儲和物流管理難度及費用。
7. 數碼電子雷管使用

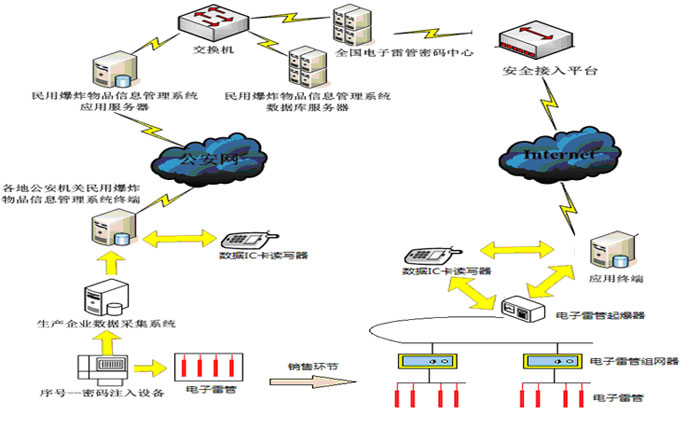

7.1. 物聯網監控流程圖

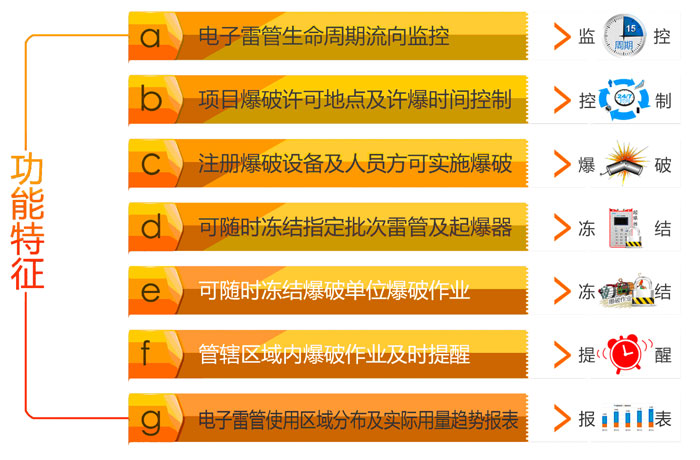

7.2. 電子雷管流向管控技術

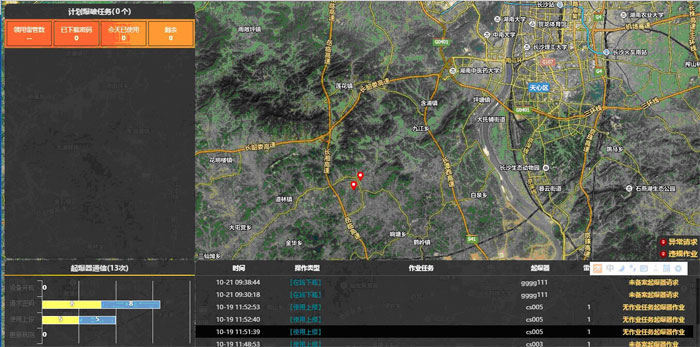

7.3. 數字化流向信息監控

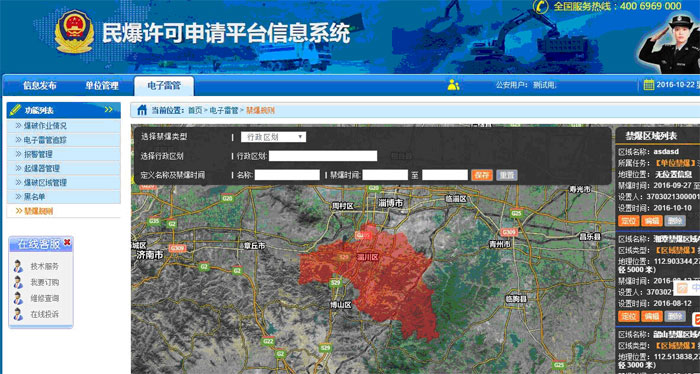

7.4. 禁爆區域設備

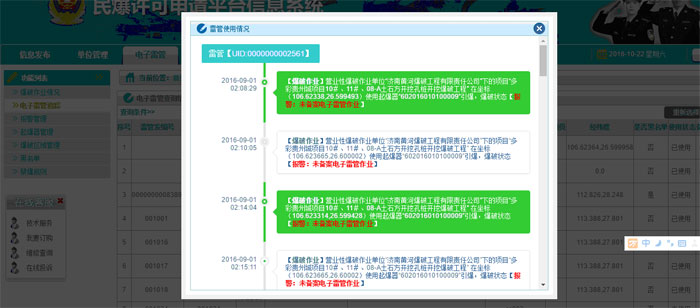

7.5. 雷管流向查詢

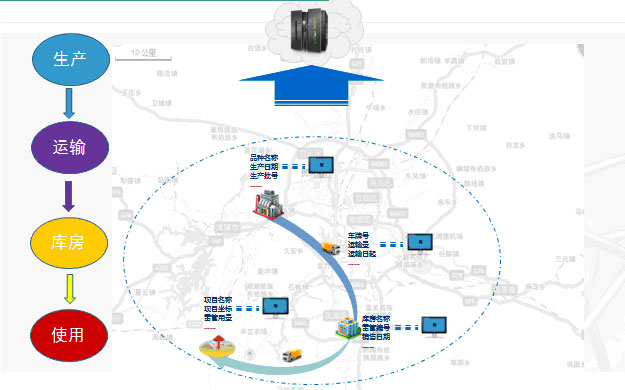

7.6. 數字化的流向監控—路徑圖

7.7.安全性、可靠性、實用性

7.8. 使用數碼電子雷管的經濟性
a.組網能力強可一次完成大規模爆破，采用快速連接線夾，網絡連接方便快捷，加快工程進度，為爆破施工節約大量寶貴時間及人力、物力。
b.延期精度高，通過合理的爆破設計，可減少5%~15%炸藥使用量，提高炸藥使用效率，降低爆破成本。
c.有效降低振動，減少對周邊生產設備及設施、房屋的破壞，減少不必要的爆破造成的賠償。
d.減少礦石大塊率；減少鏟裝運輸成本；后期加工方便，節約耗電，提高綜合效益。

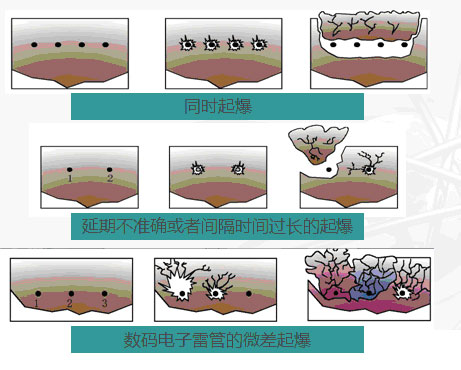

7.9. 數碼電子雷管爆破優勢對比

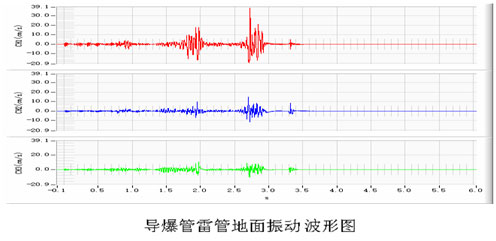

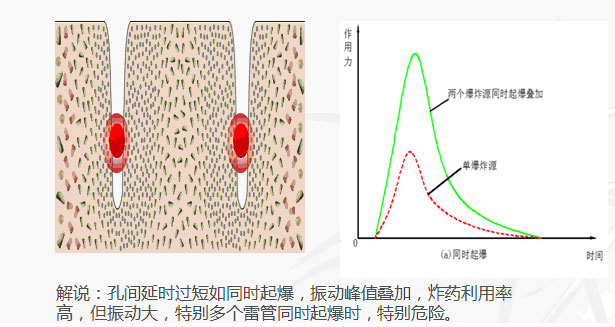

（1）瞬時雷管雙孔爆破源圖示

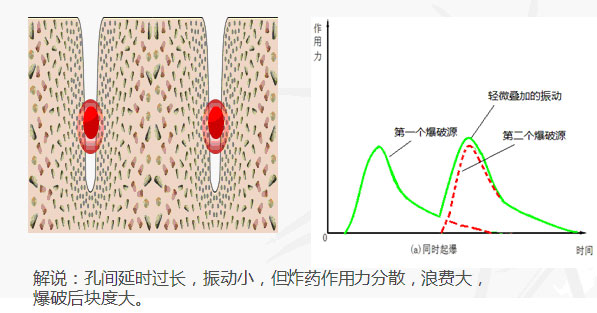

（2）跳段使用雷管雙孔爆破源圖示

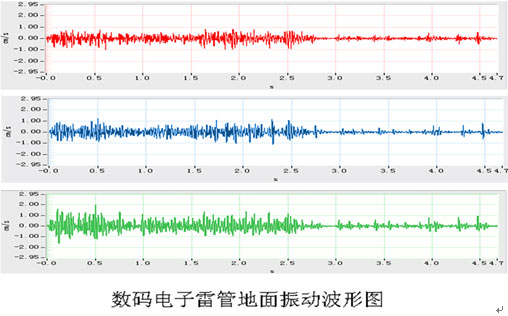

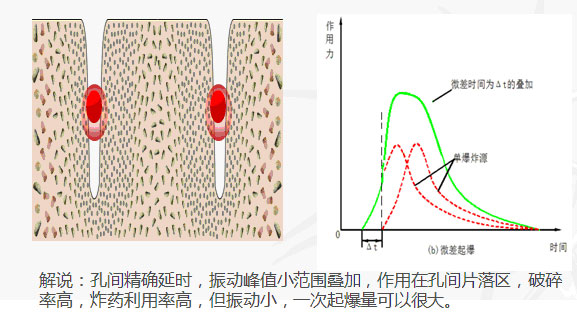

（3）使用電子雷管雙孔爆破源圖示

（4）數碼雷管爆破技術優勢結論：
a.現實爆破中，往往是多個雷管同時作用，由于普通電延時或?qū)П�管延時雷管均由內部藥劑燃燒延時，經常會在同一次爆破中局部出同時爆破和延時過長的間斷爆破，導致不能完全實現爆破設計方案，為保證爆破效果，施工單位必須保證每孔裝炸藥的量要足夠。

b. 使用電子雷管，能實現每孔的精確延時（尤其是貴州久聯電子雷管，延時精度較高），能保證爆破的塊度大小，爆破效果可預測，不需要為保證塊度小而過多裝炸藥，經測試，相同塊度大小的要求下礦山爆破中可節約5-15%的炸藥，同時一次爆破量是傳統產品的3倍以上，還提高了效率，減少工期，節約了爆破附加成本。

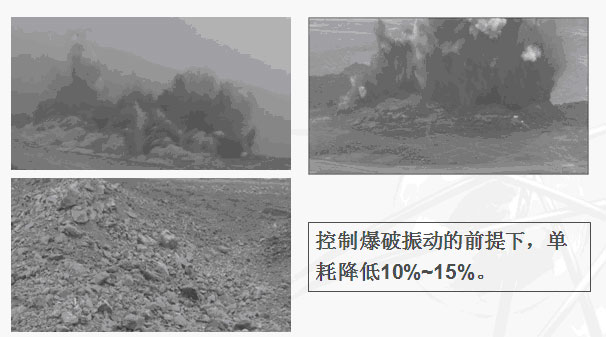

(5) 爆破效果對比圖

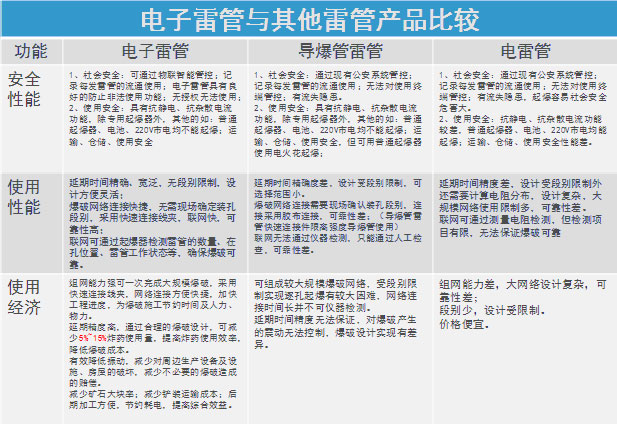

(6) 電子雷管與其他雷管產品比較

8. 工程應用

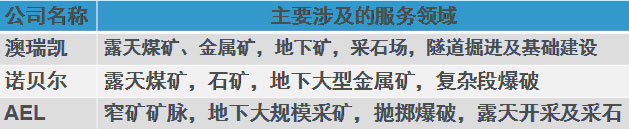

1）國外電子雷管主要服務領域

2）國內電子雷管主要應用方向
隆芯1號數碼雷管的推廣始于2009年3月，工程類型主要涵蓋隧道掘進、圍堰拆除、露天中深孔爆破三個方面，突出特點為組網安全可靠、降震效果顯著、施工效率明顯提高。

a. 大中壩回填工程

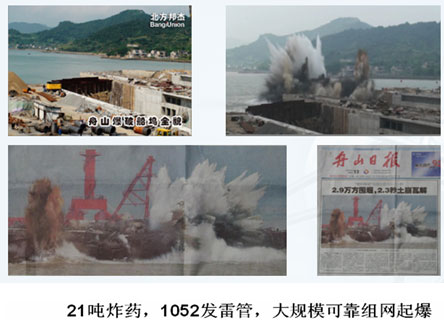

b. 浙江舟山船塢圍巖拆除工程

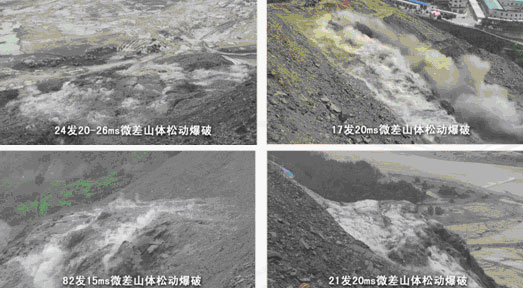

c. 江西德興銅礦

d. 錢塘江飲水入城工程

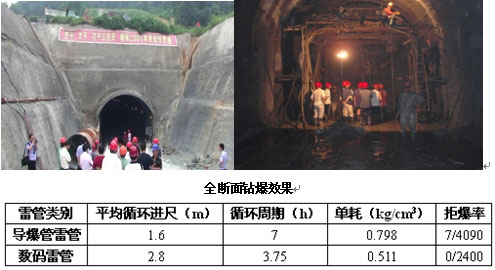

全斷面鉆爆效果

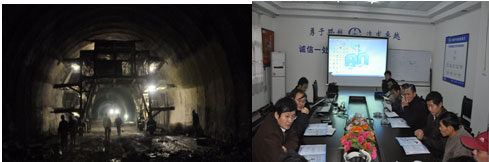

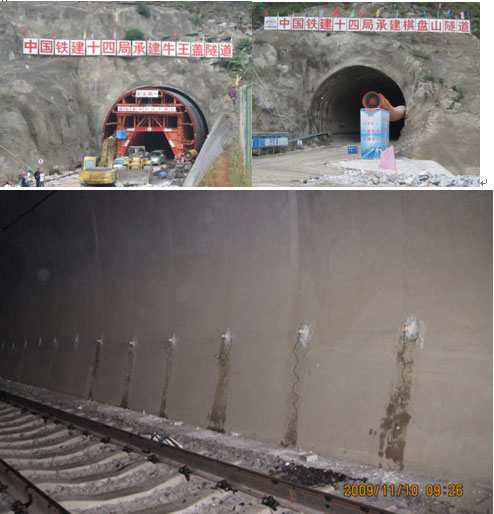

e. 貴廣線高鐵隧道

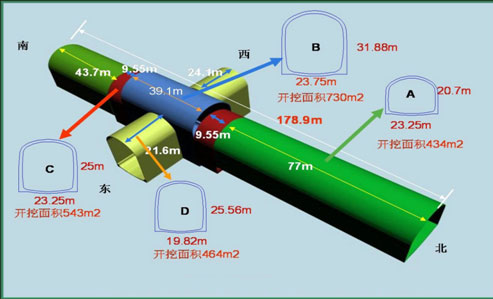

f. 重慶地下軌道交通 工程（中建八局）

降震效果：測點振速降低70%（降低到原來的30%），使得微差爆破的干擾減振技術措施得以真正的實現。
施工效率：采用全斷面的爆破方式進行掘進開挖，從裝藥開始至起爆結束只需耗時60至70分鐘。相對于使用導爆管雷管的分部開挖（單斷面4次鉆爆耗時200至240分鐘）施工效率提高三倍。
g. 渝利鐵Ⅳ標長洪嶺隧道 （隧道局）

降震效果：將爆破振動從應用導爆管雷管兩次爆破時的1.5~2.2厘米/秒降低到使用電子雷管全斷面爆破時的0.7~1.0厘米/秒；
施工效率：采用全斷面的爆破方式進行掘進開挖，一次性爆破，解決了兩次開挖起爆，效率提高1倍。

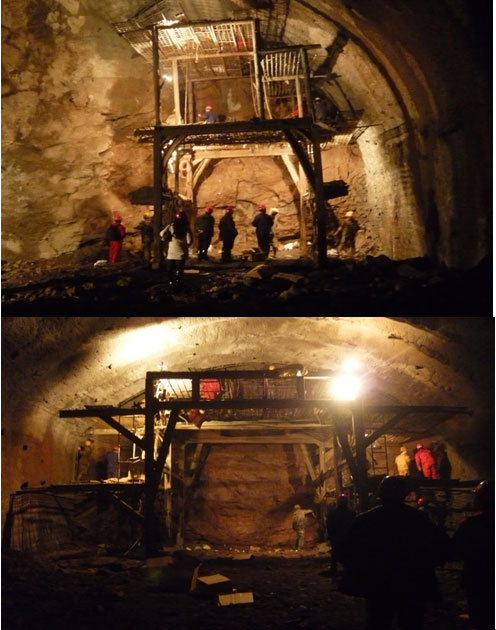

在隧道中的應用優勢
① 組網安全可靠。在線檢測、抗外電性能。
② 采用微差爆破干擾減振技術，可使每次爆破最大振速降低70%（降低到原來的30%）。
③ 采用全斷面的爆破方式進行掘進開挖，較使用導爆管雷管的分部開挖施工效率提高數倍，方便后續噴錨、支護、鏟裝運，從而降低綜合成本，提高綜合效益。
④ 為爆破安全降振工程預算提供依據，可切實監督、控制爆破工程款的有效使用。

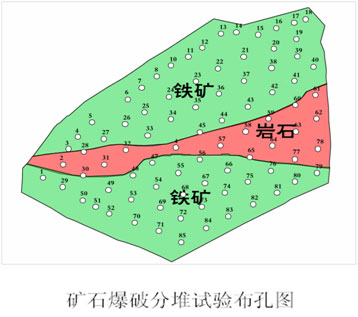

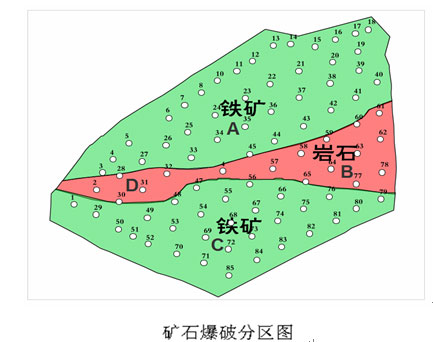

g. 峨口鐵礦進行礦巖分離 爆破的研究爆破試驗
     2010年6月，太鋼峨口鐵礦應用隆芯1號數碼電子雷管進行了生產爆破試驗。礦場希望通過先進設備的引進提高礦區的綜合效益，使整個礦區的生產邁向一個新臺階。

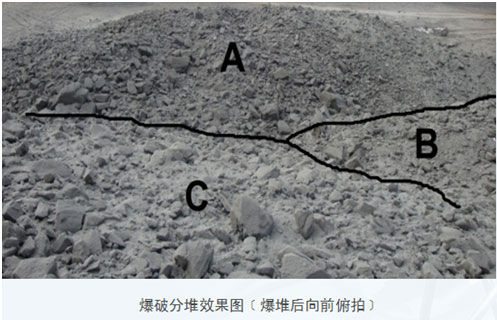

北方邦杰在試驗過程中提供了全程技術服務。在礦區內一個特殊工作面上，通過合理的設計起爆延期，使爆后巖石和礦石分別堆積，成功實現了礦巖分離爆破。

爆區特點：
• 巖石帶被前后夾持在礦石
遇到的問題：
• 整體松動會使中部的礦石和巖石混合
• 多起爆點分區起爆，固定延期雷管難以實現
• 大網絡條件下，雷管精度無法保證準確的起爆順序
• 盲炮問題無法有效解決

爆區特點：
• 巖石帶被前后夾持在礦石
遇到的問題：
• 整體松動會使中部的礦石和巖石混合
• 多起爆點分區起爆，固定延期雷管難以實現
• 大網絡條件下，雷管精度無法保證準確的起爆順序
• 盲炮問題無法有效解決

9.安全性：
數碼電子雷管是將普通瞬發電雷管與電子控制線路相結合，集密碼控制、精確延時，專用起爆為一體，三重密碼（爆破員、雷管、起爆器密碼）對應才能起爆。一旦發生丟失、被盜、沒有密碼起爆不了，傳統方法的起爆器、220V電源都無法使其起爆，可最大限度減少民爆物品被不法分子利用危害社會的可能性，能進一步加強危險品管理，提高危險品流通、使用環節安全水平，是未來民爆行業發展的方向。
數碼電子雷管的推廣應用是保證社會公共安全的需要；是國內反恐需要。
